Oringi temperatura stosowania
Temperatura pracy oringów zależy od materiałów, które zostały użyte do ich produkcji i mediów, w jakich pracują.
Materiały na oringi wykazują optymalne własności termiczne i wysoką trwałość w szerokim zakresie temperatur.
W zależności od rodzaju kauczuku istnieją dwa zakresy temperatury, w których własności silnie się zmieniają:
- Temperatura zeszklenia (witryfikacji) – poniżej której elastomery tracą elastyczność, a ich własności mechaniczne gwałtownie się pogarszają. Ten proces jest odwracalny; przy wyższej temperaturze powracają pierwotne własności.
- Górna dopuszczalna temperatura, przekroczenie której prowadzi do zniszczenia elastomeru i jest to proces nieodwracalny. Górny zakres temperatury jest zawsze określony przez oddziałujące media.
Dopuszczalne zakresy temperatury zależą od zastosowanego tworzywa. Należy przy tym zwrócić uwagę, czy temperatury występują trwale (trwała temperatura pracy), czy też krótkotrwale temperatura najwyższa).

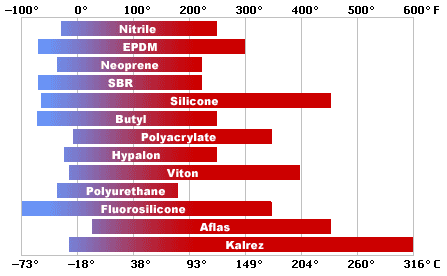

Zalecany zakres stosowania oringów dla podstawowych materiałów przedstawiony jest poniżej
|
Stopni w Fahrenheit (F◦) |
Stopni w Celsjusz (C ◦) |
Rodzaj materiału oringa |
|
25 ◦450 ◦ |
-4 ◦do 232 ◦ |
Aflas |
|
-75 ◦250 ◦ |
-59 ◦120 ◦ |
Butyl |
|
-70 ◦250 ◦ |
-57 ◦do 121 ◦ |
Etylen propylen |
|
-15 ◦400 ◦ |
-26 ◦do 205 ◦ |
Fluorocarbon |
|
-100 ◦350 ◦ |
-73 ◦do 177 ◦ |
Fluorosilikon |
|
-15 ◦400 ◦ |
-26 ◦do 205 ◦ |
Hifluor |
|
-23 ◦300 ◦ |
-32 ◦do 149 ◦ |
Uwodorniony Nitryl |
|
-35 ◦do 225 ◦ |
-37 ◦do 107 ◦ |
Neopren |
|
-30 ◦250 ◦ |
-34 ◦do 121 ◦ |
Nitryl (General Service) |
|
-65 ◦do 225 ◦ |
-55 ◦do 107 ◦ |
Nitryl (Niska temperatura) |
|
-15 ◦500 ◦ |
-26 ◦260 ◦ |
Perfluoroelastomer (Parofluor) |
|
-5 ◦ 350 ◦ |
-21 ◦do 177 ◦ |
Poliakrylanem |
|
-40 ◦180 ◦ |
-40 ◦do 82 ◦ |
Poliuretan |
|
-65 ◦450 ◦ |
-54 ◦do 232 ◦ |
Silikon |
